Holzkonstruktionen optimieren: Das ECS-Modul für den Magnus Einhängeverbinder

Holzkonstruktionen optimieren: Das ECS-Modul für den Magnus Einhängeverbinder

Im Zuge der Überarbeitung unserer ECS-Software wurde diese mit verschiedenen neuen Modulen und Funktionen ausgestattet, um den Anforderungen moderner Holzkonstruktionen noch besser gerecht zu werden. Durch die Erweiterung bietet unsere Software nun eine noch breitere Palette an Werkzeugen für eine präzise Planung, Analyse und Umsetzung von Bauvorhaben. Auf diese Weise möchten wir nicht nur Fachleuten ermöglichen, Verbindungen unkompliziert und genau zu planen, sondern auch die Effizienz und Qualität von Konstruktionen im Holzbau kontinuierlich verbessern.

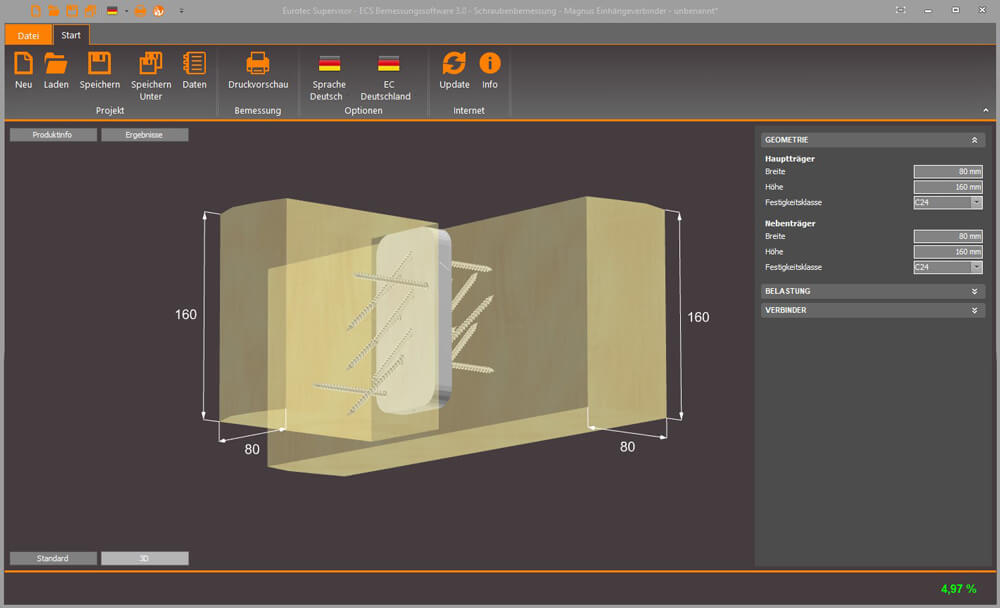

Passend dazu ist das Modul für den Magnus Einhängeverbinder speziell darauf ausgelegt, eine präzise, effiziente und benutzerfreundliche Lösung für die Planung und Optimierung von Verbindungen mit den verschiedenen Magnus Einhängeverbindern anzubieten. Das Modul ermöglicht die Vorbemessung von Haupt-Nebenträger-Anschlüssen aus Holz und ist darauf ausgelegt, die Leistungsfähigkeit der Produkte voll auszuschöpfen. Für die Berechnung werden lediglich die Balken-Geometrien der zu verbindenden Bauteile sowie die auftretenden Querlasten (Auflagerlasten des Nebenträgers) der geplanten Verbindung benötigt. Anschließend findet unter Berücksichtigung aller relevanten Normen und Vorschriften die technische Berechnung statt, sodass die spätere Konstruktion die entsprechenden Sicherheits- und Leistungsstandards erfüllen.

Magnus – der praktische Einhängeverbinder

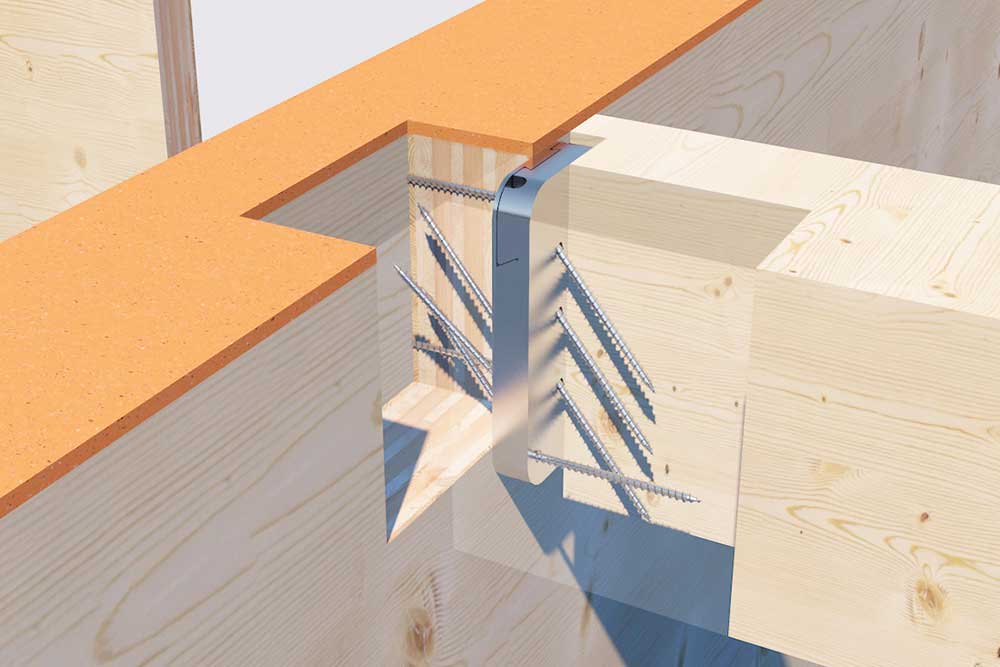

Der Magnus Einhängeverbinder ist ein spezielles Befestigungselement, das im Bauwesen für Holzkonstruktionen verwendet wird und dazu dient, Holzelemente schnell, einfach und stabil miteinander zu verbinden. Das Produkt bietet eine effiziente Lösung – besonders für modulare Holzkonstruktionen – hoch beanspruchte Knotenverbindungen herzustellen und Haupt- und Nebenträger sichtbar oder nicht sichtbar miteinander zu verbinden. Der Einhängeverbinder bietet vielseitige Möglichkeiten im Holzbau und kommt zum Beispiel bei dem Bau von Carports oder Terrassenüberdachungen zum Einsatz. Er ist in den Größen XS bis L erhältlich und durch eine Europäische Technische Zulassung (ETA) zertifiziert, sodass er sicher für diverse Anwendungsfälle im Holzbau eingesetzt werden kann.

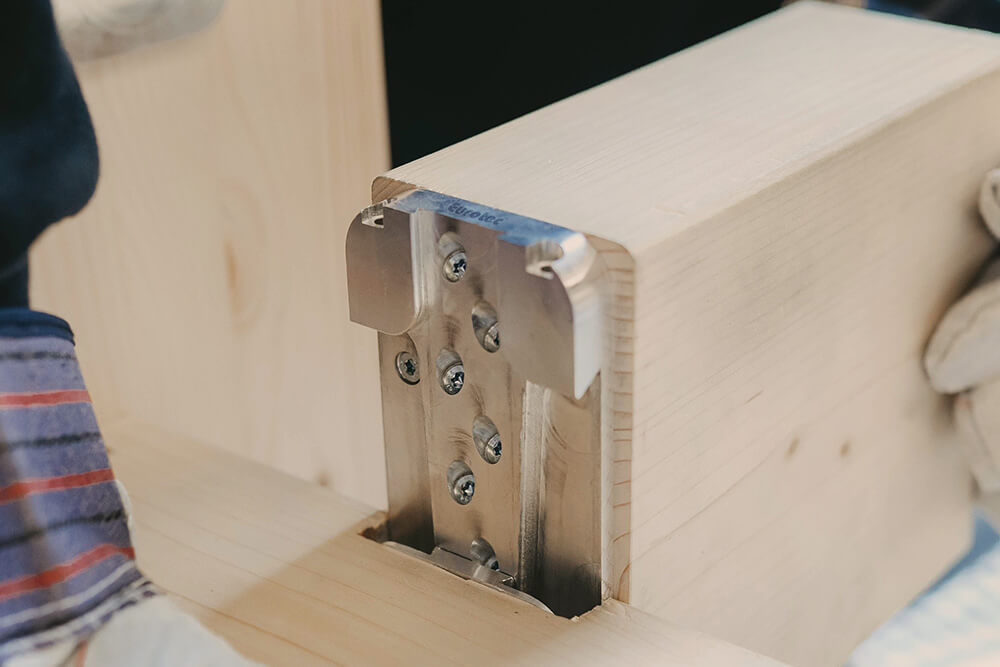

Der Magnus Einhängeverbinder setzt sich aus zwei Komponenten zusammen, wobei eine speziell für den Hauptträger und die andere für den Nebenträger konzipiert ist. Die Befestigung am Bauwerk erfolgt mit speziellen Holzbauschrauben, die eine feste Verspannung der Holzelemente ermöglichen und so ein Herausheben verhindern. Dabei sind die Verbindungen in fünf Richtungen mit hohen Werten statisch belastbar. Abhängig vom Einsatzbereich kann der Magnus Einhängeverbinder oberflächlich montiert oder in die Holzträger eingelassen werden. Für eine sichtbare Anbringung steht eine Montagelehre zur Verfügung, während für eine verdeckte Verbindung das Einlassen mittels einer Taschenfräsung notwendig ist. Diese Fräsung lässt sich einfach mit der Fräslehre und einem Nutfräser von Eurotec durchführen.

Europ. Techn. Bewertung:
ETA-15/0761 Bewertungsgegenstand:
Magnus Einhängeverbinder und Pfosten-Riegel-Verbinder

Innovative Befestigungslösungen für den Holzbau

Als führender Spezialist in der Befestigungstechnik mit 25 Jahren Erfahrung setzen wir uns das Ziel, den Holzbau durch die Entwicklung innovativer Lösungen weiter voranzutreiben. Unser Hauptaugenmerk liegt dabei unter anderem auf der Bereitstellung hochwertiger Befestigungs- und Verankerungssysteme für Holzfertigelemente. Unsere maßgeschneiderten Systemlösungen sind speziell auf die Bedürfnisse des modernen Holzbaus zugeschnitten und decken komplexe Anforderungen des Ingenieurholzbaus umfassend ab. Entdecken Sie jetzt unser breites Produktsortiment für den Holzbau!
