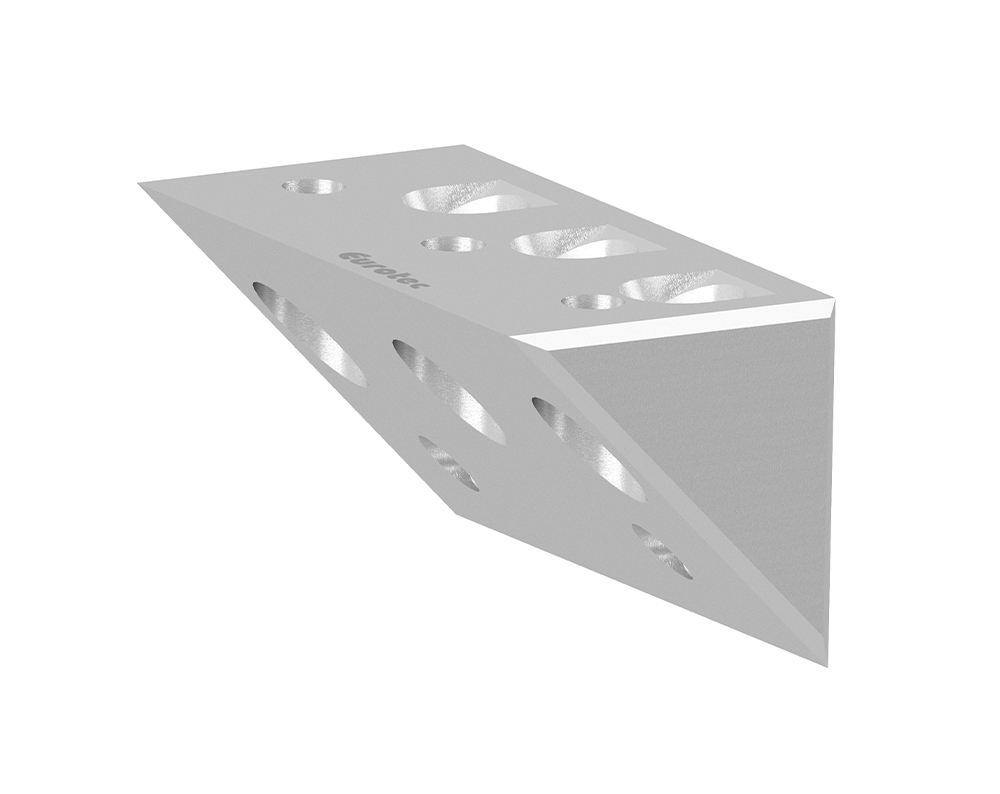

EckTec

Standardowe miecze mogą zostać bez problemu zastąpione łącznikiem EckTec. Dzięki zastosowaniu łącznika EckTec można uzyskać estetyczny układ bez przeszkód w postaci mieczy. Jest to korzystne zwłaszcza przy montażu na niewielkich wysokościach.
Materiał

• EN-AW 6063-T66 (AlMgSi0,5)

Zalety

• Wspomaga przyjmowanie obciążenia przy siłach poziomych
• Montaż wstępny możliwy fabrycznie
• Uniwersalny zakres zastosowania

Instrukcja użycia
Łącznik EckTec jest mocowany za pomocą dwóch Paneltwistec 4 × 40. Następnie umieszcza się pierwsze śruby z pełnym gwintem KonstruX ST 8 × 155 poniżej 25° w słupkach. Po montażu belki poprzecznej możliwe jest umieszczanie innych śrub z pełnym gwintem KonstruX ST 8 × 95 pod kątem 90°.
Dodatkowe informacje dotyczące statycznego pomiaru wstępnego zawarte są w naszej oddzielnej dokumentacji pomiaru wstępnego.
* Szerokość x wysokość x głębokość
