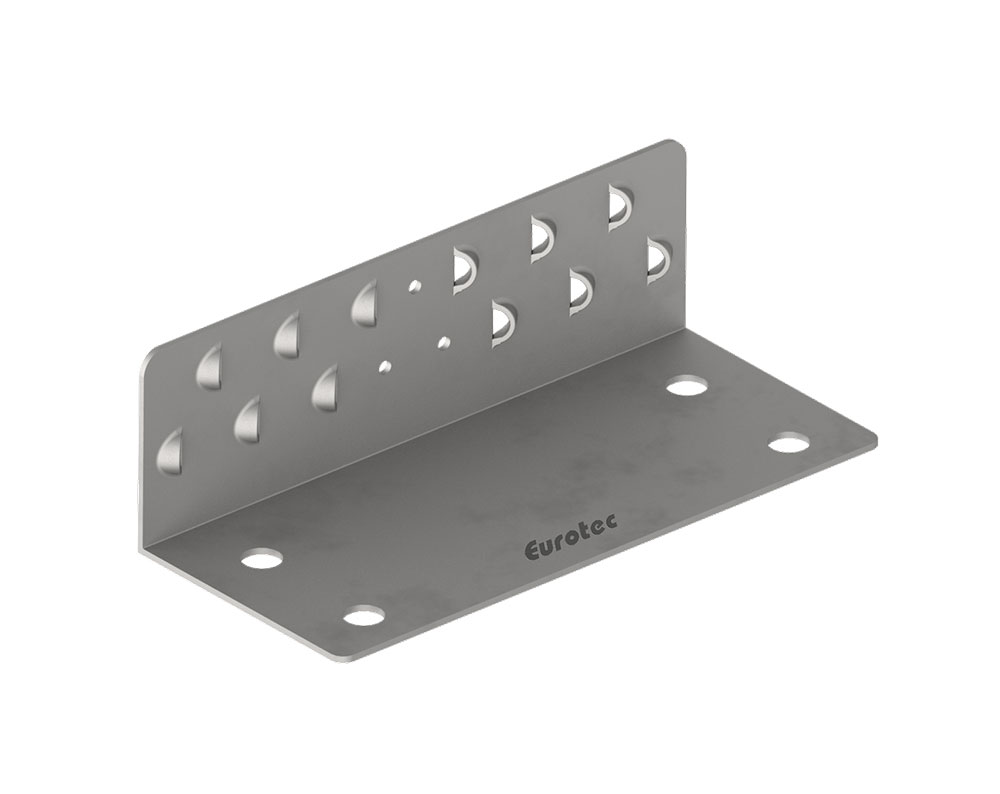

Cornière de cisaillement HB plate

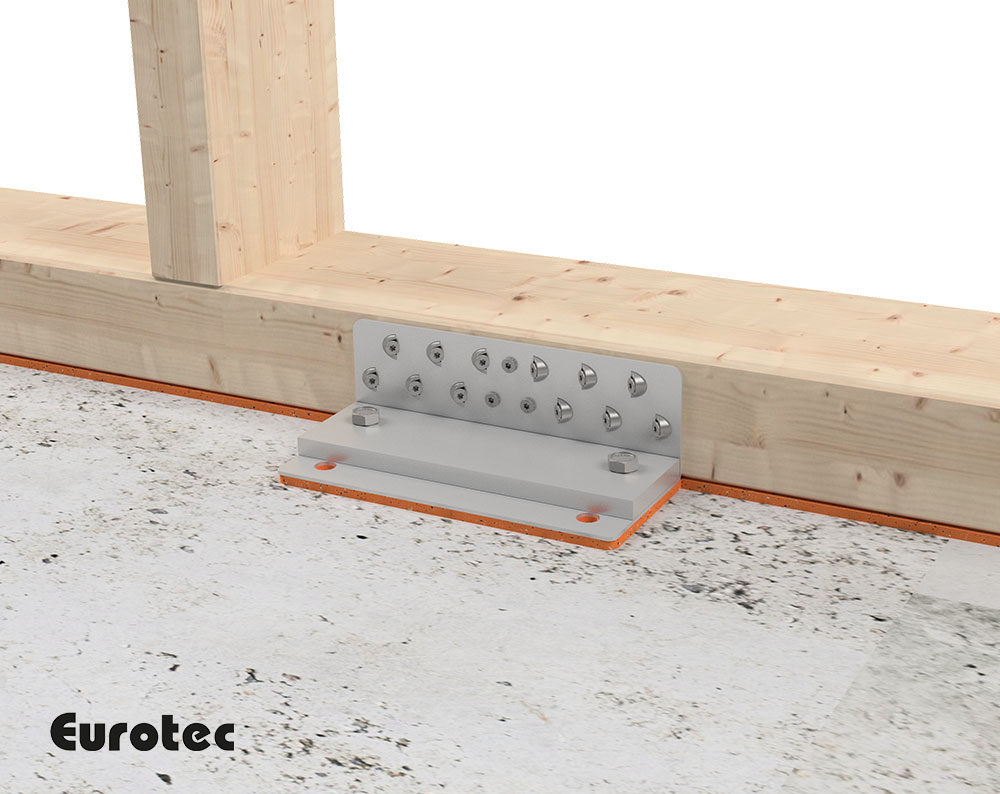

Associé a la cornière de cisaillement HB plat, il permet d'absorber les forces de cisaillement avec précision dans la construction moderne en bois. Ce produit trouve application dans la construction à ossature bois. Les forces exercées peuvent également être transférées dans le béton en ajoutant une plaque de serrage.

Matériau

  • Cornière de cisaillement HB plate: S250 galvanisé
  • Épaisseur de matériau de la cornière de cisaillement HB plate: 3 mm
  • Plaque de pression cornière de cisaillement HB plate: S235 galvanisé
  • Épaisseur de matériau de la plaque de pression HB plate: 12 mm

Avantages

  • Pour montage dans le béton
  • Très grande résistance au cisaillement grâce à un concept de fixation novateur
  • Nécessite peu de connecteurs
  • Absorbe également les forces de traction en combinaison avec notre plaque de serrage

Certification

  • Évaluation technique européenne ETA-19/0020





ETA Approval: ETA-19/0020

Object of approval:

Three-dimensional nailing plate (hold-downs for timber-to-timber or timber-to-concrete or steel connections)

Voir le PDF

Download

Fiches techniques


Fiche de données produit – Cornière de cisaillement HB plate

CAD fichier


DWG fichier Cornière de cisaillement HB plate

N° d'art. Désignation Dimensions UE (unité d'emballage) EAN
954087 Cornière de cisaillement Hb plate 100 x 230 x 70 mm 1 4251314737120
954111 Plaque de pression équerre d'ancrage HighLoad 230 x 68 x 12 mm 1 4251314728708
