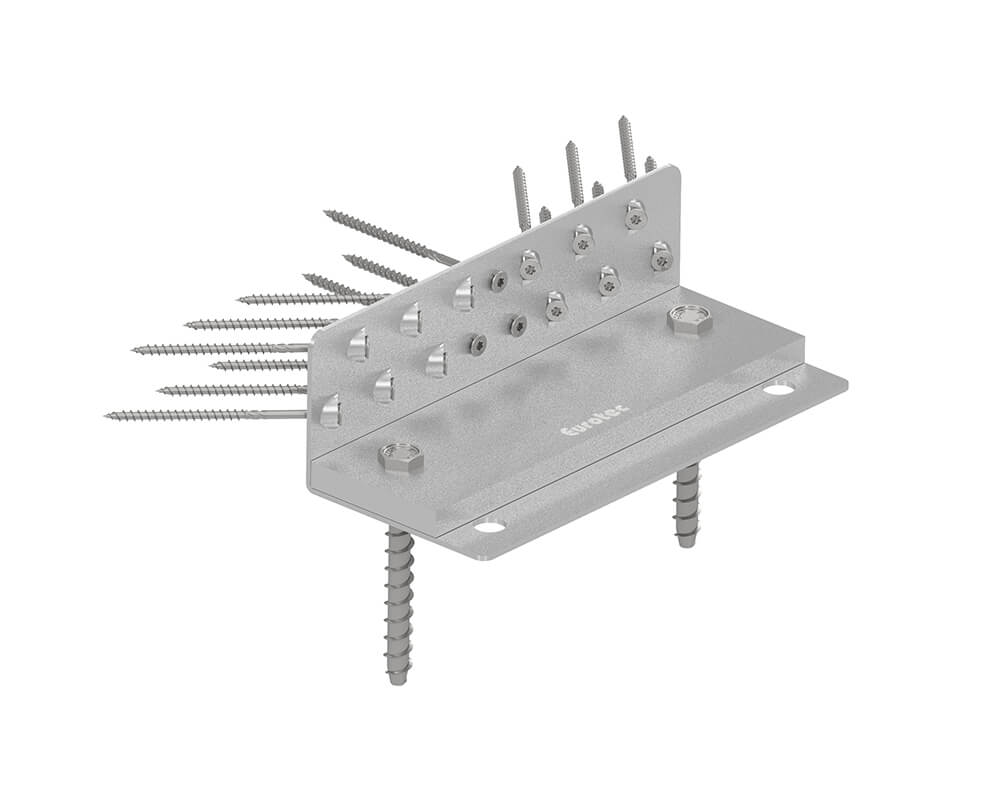

Escuadra de corte y de tracción plana HB

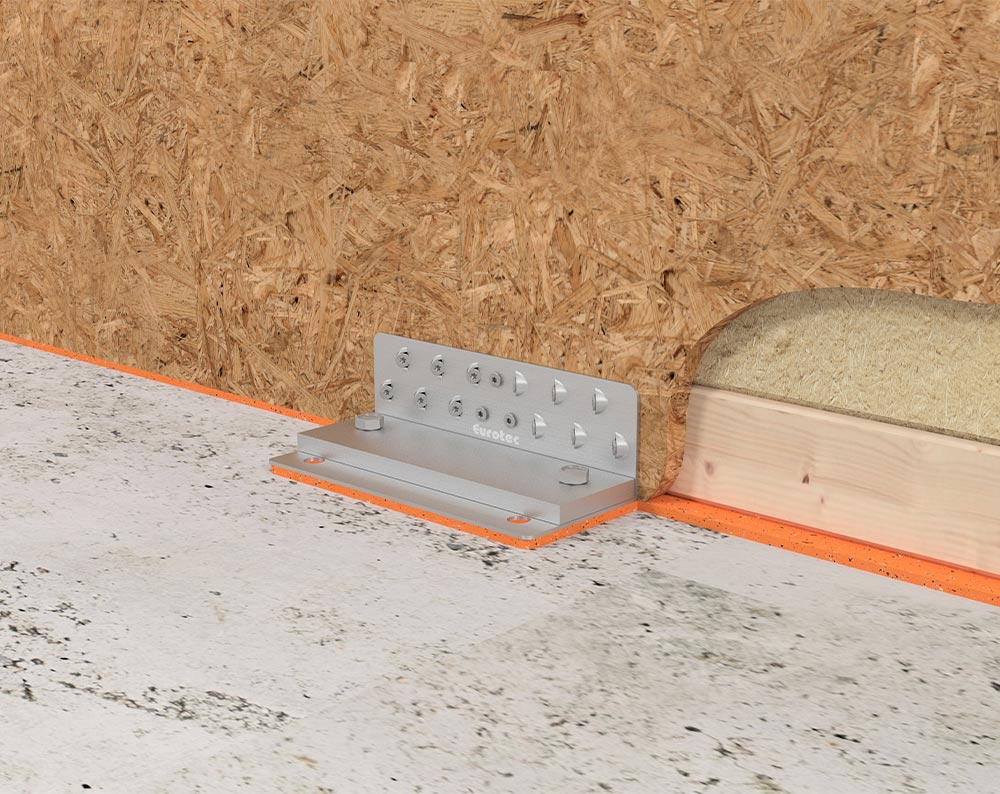

Con la escuadra de corte y de tracción plana HB se pueden absorber las fuerzas de corte en el campo de la construcción moderna de madera. El producto se utiliza en la construcción de estructuras de madera. Cualquier carga que se produzca puede ser transferida al hormigón mediante una placa de presión adicional.

Material

  • Escuadra de corte y de tracción plana HB: S250 galvanizado
  • Grosor del material de la escuadra de corte y de tracción plana HB: 3 mm
  • Placa de presión para la escuadra de corte y de tracción plana HB: S235 galvanizada
  • Grosor del material de la placa de presión para la escuadra de corte y de tracción plana HB: 12 mm

Ventajas

  • Para montaje en hormigón
  • Resistencia al cizallamiento elevada gracias al nuevo sistema de fijación
  • Menos conectores necesarios
  • Absorber las fuerzas de tracción adicionales con nuestra placa de presión

Certificación

  • Evaluación técnica europea ETA-19/0020





ETA Approval: ETA-19/0020

Object of approval:

Three-dimensional nailing plate (hold-downs for timber-to-timber or timber-to-concrete or steel connections)

Ver PDF

Download

Hojas de datos


Hoja de datos del producto – Escuadra de corte y de tracción plana HB

Archivo CAD


Archivo DWG Ángulo de cizallamiento plano HB

Nº de art. Denominación Dimensiones Cantidad EAN
954087 Escuadra de corte y de tracción HB 100 x 230 x 70 mm 1 4251314737120
954111 Placa de presión HighLoad 230 x 68 x 12 mm 1 4251314728708
